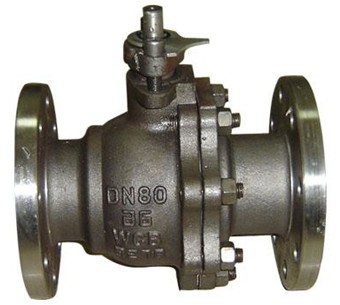

Q41F软密封球阀

  • 所属分类:法兰不锈钢球阀

  • 点击次数:
  • 发布日期:2020/1/4 15:16:41
  • 产品描述:Q41F软密封球阀产品概述:是一种转角为90°的旋转类阀门,密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控
  • 在线询价
详细介绍


Q41F软密封球阀产品概述:

是一种转角为90°的旋转类阀门,密封性能优良、流量系数大、流阻系数小、结构简单、使用寿命长、便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q41F软密封球阀产品简介:

主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,与其它阀类相比,具有以下一些优点:

1、流体阻力小、Q41浮动式球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

3、的阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。

5、由于内件聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,故使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

Q41F软密封球阀性能参数:

公称通径

DN15DN400

公称压力

1.64.06.4MPaANSI150300Lb)、JIS1020K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40+180 -40+350

泄漏量

符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105F304F316WCBFZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8CF8MCF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)、硬质合金(高温)


Q41F软密封球阀技术参数:


设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598


Q41F软密封球阀主要零件及材质:


序号
NO

零件名称

材质

GB

ASTM

1

阀体

WCB

A2116-WCB

2

密封圈

PTFERPP

PTFERPP

3

球体

1C18Ni9Ti

SS304

4

螺母

35

A194-2H

5

螺柱

35CrMoA

A193-B7

6

石体

WCB

A216-WCB

7

垫片

柔性石墨+不锈钢

B12.10-304F/.G

8

填料

PTFE

PTFE

9

填料压盖

WCB

A2116-WCB

10

定位片

25

A105

11

挡圈

65Mn

AISI 1066

12

手柄

K33

A47-667
Gr.32510

13

阀杆

1Cr33

A276-410

14

螺钉

35

A193-B7

15

止推垫片

PTFE

PTFE


Q41F软密封球阀实验压力:


压力等级

试验压力(MPa

公称压力(PN

磅级(Class

壳体试验

密封试验

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

10K

2.4

1.5

-

20K

5.8

4.0

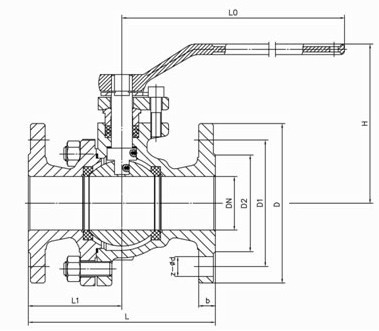

Q41F软密封球阀链接尺寸及重量:

PN1.6MPa 主要连接尺寸及重量


公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

Wt(Kg)

2.5

3

5

6

7

10

15

19

33

58

93

160


PN2.5MPa 主要连接尺寸及重量


公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

2.5

3

5

6

7.5

10

15

20

33

60

93

175


PN4.0MPa 主要连接尺寸及重量


公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

400

H

59

63

75

85

95

107

142

152

178

252

272

342

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

Wt(Kg)

3

4

5

7

9

12

18

28

46

75

106

190


PN6.4MPa 主要连接尺寸及重量


公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(Kg)

6.5

7

8

12

14

18

28

40

65

98

140

250


PN10MPa 主要连接尺寸及重量

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

165

190

216

229

241

292

330

356

432

508

559

660

H

59

63

75

97

107

142

152

178

252

272

305

398

W

130

130

160

230

230

400

400

700

1100

1100

1500

1800

Wt(Kg)

6.5

7

10

15

18

25

32

46

75
