法兰不锈钢球阀

您的当前位置: 首页 > 产品展示 > 法兰不锈钢球阀

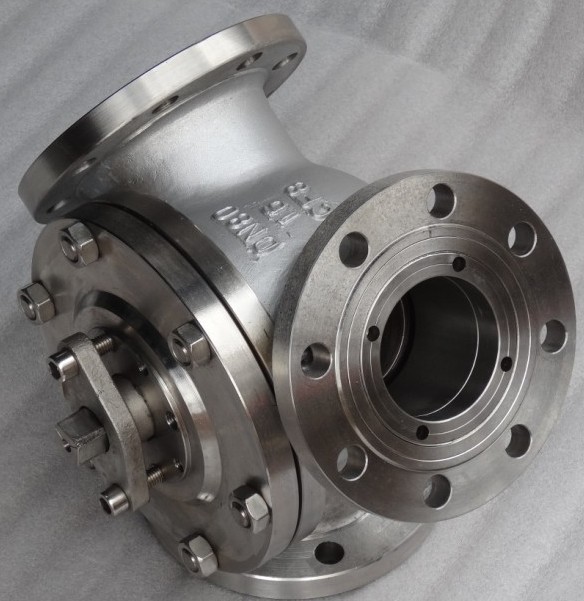

Q42F-16P铸钢三通球阀

  • 所属分类:法兰不锈钢球阀

  • 点击次数:
  • 发布日期:2020/1/4 16:52:25
  • 产品描述:一、 Y型三通球阀概述:本球阀根据工况不同,阀座密封可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺,适用各种苛刻工况,软密
  • 在线询价
详细介绍


一、 Y型三通球阀概述:本球阀根据工况不同,阀座密封可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺,适用各种苛刻工况,软密封适用150℃以下工况,硬密封碳钢材质不超过425℃,硬密封不锈钢材质不超过550℃。

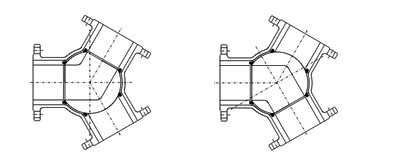

二、 流向结合:Y型三通球阀有相互成120°和两通孔成135°,根据需要可实现对介质流向切换。


三、型号、材料及主要参数:


产品型号

Q42F-16/40C

Q42F-16/40P

Q42F-16/40R

Q42Y-16/40C

Q42Y-16/40P

Q42Y-16/40R

阀体

WCB

CF8

CF8M

球体

WVB+ENP

CF8

CF8M

阀杆/固定圈

2Cr13

304

316

阀座

PTFE/喷焊镍基合金

PTFE/喷焊镍基合金

PTFE/喷焊镍基合金

填料

PTFE+O形圈/金属垫

PTFE+O形圈/金属垫

PTFE+O形圈/金属垫

适用介质

水、油、蒸汽等

酸碱等腐蚀性介质

适用温度

-29550℃

蜗轮Y型三通球阀

Q342F-16C/Q342Y-16C/P/R  DN15-200 PN1.6-4.0

气动Y型三通球阀

Q642F-16C/Q642Y-16C/P/R  DN15-200 PN1.6-4.0

电动Y型三通球阀

Q942F-16C/Q942Y-16C/P/R  DN15-200 PN1.6-4.0

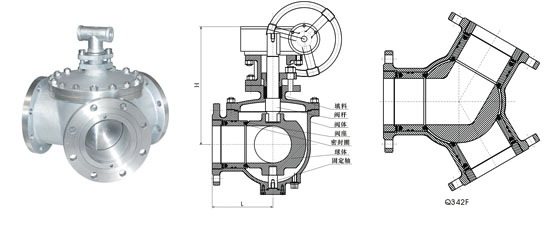

四、Y形三通球阀的主要外形连接尺寸:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

75

75

90

100

110

120

130

140

160

190

220

275

H

90

90

102

115

135

140

155

185

210

275
