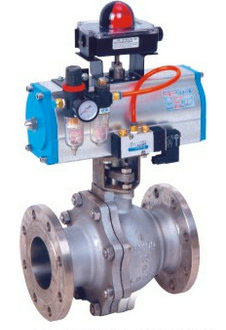

气动浮动式球阀主要性能规范
型 号 | 公称压力PN(MPa) | 试验压力ps(MPa) | 工作温度(℃) | 适用介质 | ||
壳 体 | 密封(液) | 密封(气) | ||||
Q641F-16C | 1.6 | 2.4 | 1.76 | 0.6 | 聚四氟乙烯-20-150 增强聚四氟乙烯-20-180 金属镶嵌封位聚苯-20-250 | 水、油品等 |
Q641F-25C | 2.5 | 3.75 | 2.75 | |||
Q641F-40C | 4.0 | 6.0 | 4.4 | |||
Q641F-16P | 1.6 | 2.4 | 1.76 | 硝酸类 | ||
Q641F-25P | 2.5 | 3.75 | 2.75 | |||
Q641F-40P | 4.0 | 6.0 | 4.4 | |||
Q641F-16R | 1.6 | 2.4 | 1.76 | 醋酸类 | ||
Q641F-25R | 2.5 | 3.75 | 2.75 | |||
Q641F-40R | 4.0 | 6.0 | 4.4 |
气动浮动式球阀主要零件材料
零件名称 | 阀体 | 球体、阀杆 | 密封圈 | 填料 |
Q641F-16C Q641F-25C Q641F-40C | WCB、ZG2Cr13 | 2Cr13 | 聚四氟乙烯、增强聚四氟乙烯、对位聚苯 | 聚四氟乙烯、 柔性石墨 |
Q641F-16P Q641F-25P Q641F-40P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
Q641F-16R Q641F-25R Q641F-40R | ZG0Cr18Ni12Mo2Ti | 0Cr18Ni12Mo2Ti |
气动浮动式球阀主要外型尺寸
PN1.6(MPa) | |||||||||||
通径(DN) | L | D | D1 | D2 | D6 | b | f | H | Z-d | 气动装置 | 重量 |
15 | 130 | 95 | 65 | 45 | - | 14 | - | 225 | 4-14 | QD60 | 6 |
20 | 130 | 105 | 75 | 55 | - | 14 | - | 227 | 4-14 | QD60 | 7 |
25 | 140 | 115 | 85 | 65 | - | 14 | - | 233 | 4-14 | QD60 | 8 |
32 | 165 | 135 | 100 | 78 | - | 15 | - | 259 | 4-18 | QD60 | 13 |
40 | 180 | 145 | 110 | 85 | - | 16 | - | 267 | 4-18 | QD60 | 17 |
50 | 200 | 160 | 125 | 100 | - | 16 | - | 278 | 4-18 | QD60 | 23 |
65 | 220 | 180 | 145 | 120 | - | 18 | - | 363 | 4-18 | QD100 | 33 |
80 | 250 | 195 | 160 | 135 | - | 20 | - | 383 | 8-18 | QD100 | 38 |
100 | 280 | 215 | 180 | 155 | - | 20 | - | 552 | 8-18 | QD100 | 48 |
125 | 320 | 245 | 210 | 185 | - | 22 | - | 576 | 8-18 | QD150 | 93 |
150 | 360 | 280 | 240 | 210 | - | 24 | - | 604 | 8-23 | QD150 | 108 |
