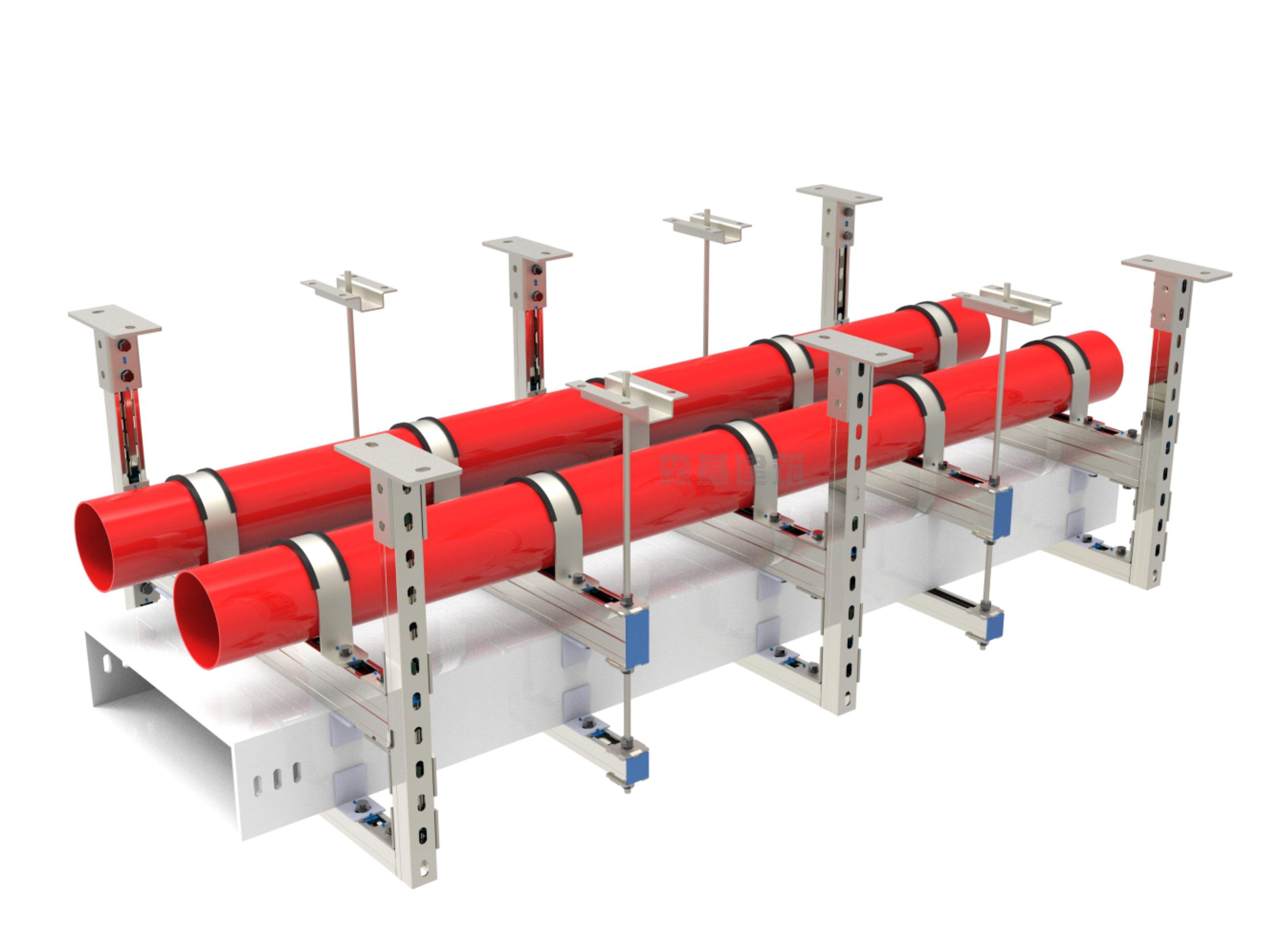

组合管道支吊架

  • 所属分类:管道支吊架

  • 点击次数:
  • 发布日期:2020/1/7 13:55:07
  • 产品描述:组合管道支吊架应用在运行中产生热位移的管道和设备,并具有承载力大、支撑稳定、运行可靠等特点,被使用在石油、化工装置及其它需要减少位移应力的地方。(一).组合管道支吊架型号、种类组合管成品支吊架,其系列
  • 在线询价
详细介绍

组合管道支吊架应用在运行中产生热位移的管道和设备,并具有承载力大、支撑稳定、运行可靠等特点,被使用在石油、化工装置及其它需要减少位移应力的地方。

(一).组合管道支吊架型号、种类

组合管成品支吊架,其系列的基本特性相同,承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

(二)、组合管道支吊架T、TH结构形式和型号表示方法:

本吊架根据安装形式分为中间连接吊架弹簧TH 1 上下连接吊架弹簧TH 2 、支架弹簧TH 3 三种型号。

TH 1 又分为A、B、C三种类型;

TH 1 A( T1 )为单耳连接吊架弹簧;

TH 1 B( T2 )为双耳连接吊架弹簧;

TH 1 C为螺纹连接吊架弹簧;

这三种类型弹簧,主要用于悬挂在钢梁、管梁、底板上。

TH 2 ( T3 )适用于安装在钢梁上;

TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上;

T5 并联悬吊型。

(三)、组合管道支吊架VS、TD结构形式和型号表示方法:

可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。

可变弹簧支吊架按安装方式的不同,分为A、B、C、D、E、F、G七种型式。

A型----上螺纹悬吊型;

B型----单耳悬吊型;

C型----双耳悬吊型;

D型----上调节搁置型;

E型----下调节搁置型;

F型----支撑搁置型;

G型----并联悬吊型;
